電光調制器的性能主要由幾個參數決定，相對而言，插損，半波電壓，帶寬和消光比是最常見的，也是最經常問到的問題，本章節將介紹電光調制器常見參數的測量方法。

iXblue所有調制器均采用半氣密的封裝方式，金屬殼體焊接封閉與外界隔離，可以保證長時間的性能無衰減。殼體兩端光纖出口也有密封膠水灌注，調制器內部所有元件的固定均無螺絲，所以調制器殼體內部是無法將殼體破壞后再進行任何器件的更換和維修，由于上述的工藝和保護措施，調制器內部出現問題的幾率極其之低，可以忽略不計。

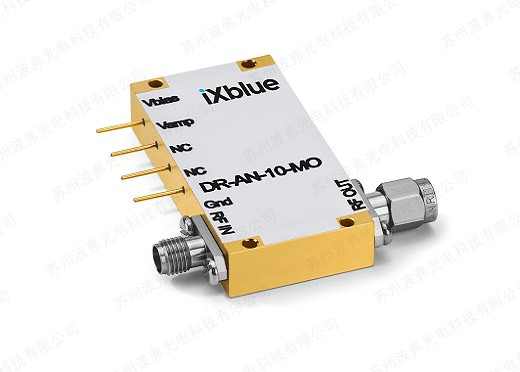

高頻射頻器件相對脆弱，靜電，熱量和開關順序不當?shù)日`操作均會造成器件的永久損壞。考慮到驅動器內主要由放大芯片組成，其占據相當大的成本。返廠，檢測加維修的成本將高于制作一個新的，所以強烈建議仔細閱讀此文章。注：該應用指南也適合大部分高頻射頻放大器，并非只針對iXblue產品，具體還請聯系蘇州leyu集團光電科技有限公司及相應廠商。

LiNb03鈮酸鋰電光調制器因其高寬帶，低損耗，全波段，長時間可靠性等區別于其他技術的特性，一直以來被廣泛應用在各個領域，尤其是在非通訊波段，例如800-900nm原子物理學，1um激光波段等，硅光，GaAs, InP等通訊產品無法覆蓋的波段，使得鈮酸鋰電光調制器成為強度和相位調制的首選器件。

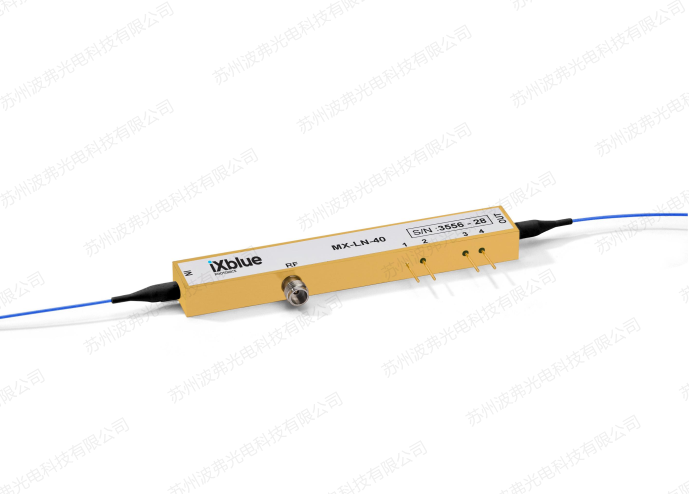

鈮酸鋰（LiNbO3）M-Z強度調制器是自誕生以來得到了廣泛的應用，主要應用于光網絡1310nm和1550nm波段，1064nm近紅外激光器波段，以及800nm-900nm原子物理波段。M-Z電光強度調制器是干涉型器件，具有正弦傳輸特性函數（下圖黑色曲線），在強度調制器上施加適當?shù)钠珘褐担拐{(diào)制器工作在合適的工作點（下圖QUAD+），可以實現高速的電信號-光信號轉換（下圖紅色曲線）。雖然鈮酸鋰器件已經相對成熟，非常穩定，但它們的工作點任然會受到外部條件的變化而產生的緩慢的漂移（請參考iXblue偏壓控制器產品介紹）。

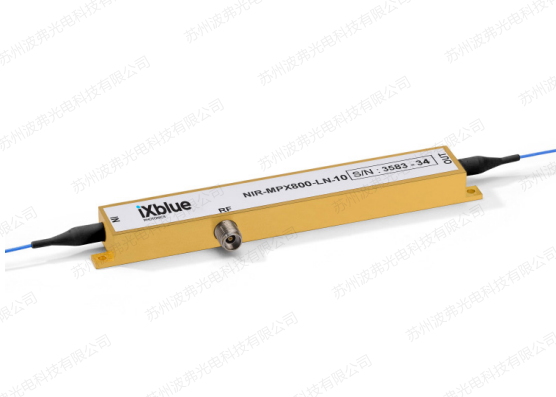

作為“電光調制器常見參數定義”的補充，本應用指南回顧了測量鈮酸鋰相位調制器電光帶寬S21的不同方法。詳細介紹了鑒頻技術，它可以表征所有相位調制器的頻率響應，無論采用何種技術（Ti-diffusion或APE）制作出的波導，相位調制器的電光帶寬測量都不能像強度調制器那樣簡單-其頻率響應可以由網絡分析儀直接給出。
