TDS1008 : 780nm波長THz光譜儀（0.05-4.0THz）
TDS1010 ： 1060nm波長THz光譜儀（0.05-3.0THz）
TDS1015 ： 1550nm波長THz光譜儀（0.05-1.5THz）
臺式太赫茲光譜儀 TDS10XX 易于使用，適用于需要在太赫茲區域進行材料表征的實驗室。 光譜儀帶有內部樣品室（可以用氮氣吹掃）或外部光纖耦合天線。 兩種設置均可用于使用準直或聚焦太赫茲光束進行透射和反射測量。 TDS10XX 使用帶有預裝 T3DS 軟件包的筆記本電腦通過 USB 進行控制。
太赫茲時域光譜儀 TDS1008 帶氮氣吹掃樣品室，用于透射和反射測量。 可以連接額外的光纖耦合太赫茲天線以進行外部測量設置。
用于太赫茲光譜的 TDS10XX 臺式系統
使用 fs 光纖激光器的光譜范圍高達 4 THz
樣品室的氮氣吹掃
用于外部光纖耦合天線的附加端口
TDS10XX 系統包括：
用于透射或反射測量的樣品室
最大時間延遲為 650 ps 的線性階段（對應于 2 GHz 分辨率）
脈沖發生器、信號放大和鎖定檢測器集成在一個設備中
帶有 T3DS 軟件的筆記本電腦，可輕松處理光譜儀和數據管理
內部樣品室可以用氮氣吹掃

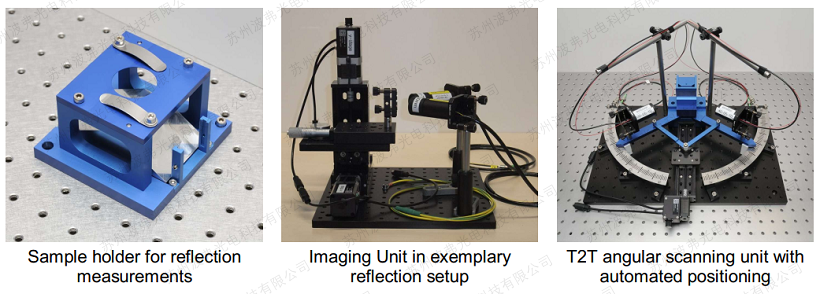

提供以下可選功能：
SHR - 用于反射測量的樣品架
SHA - 用于衰減全反射測量的樣品架
SHF - 光纖耦合天線的樣品架
FSU - 最大掃描速率為 100 Hz 的快速掃描單元
IU - 光纖耦合天線的成像單元
T2T - 用于光纖耦合天線的 Theta-2-Theta 角掃描單元

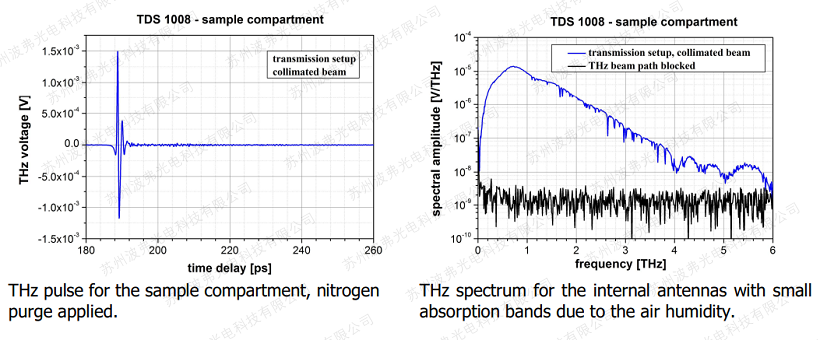

Exemplary THz-spectrum:

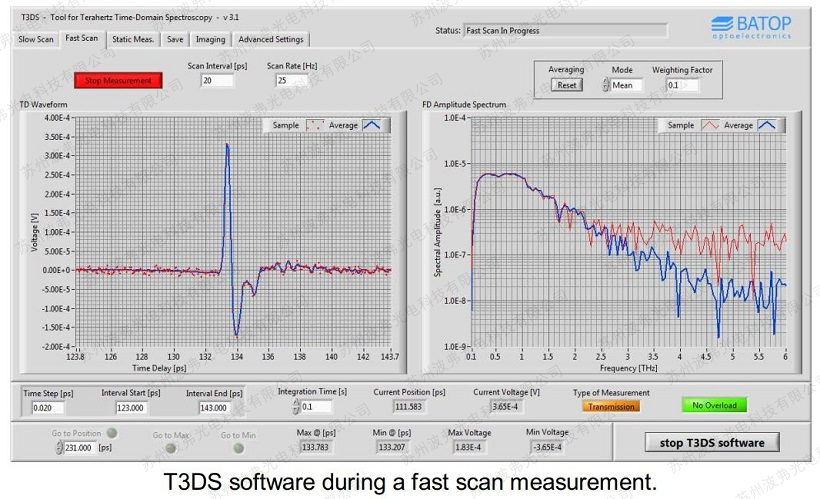

快速掃描測量期間的 T3DS 軟件
|
TDS specifications:Spectrometer |
Spectral region |
Dynamic range |
|
l TDS1008 (780 nm laser) |
0.05 – 4.0 THz |
≥ 85 dB |
|
l TDS1010 (1060 nm laser) |
0.05 – 3.0 THz |
≥ 65 dB |
|
l TDS1015 (1550 nm laser) |
0.05 – 1.5 THz |
≥ 65 dB |
|
更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
TDS系列太赫茲光譜儀-產品參數
|
掃描范圍 |
650 ps (2 GHz resolution) |
|
THz光束直徑 |
22 mm (collimated beam) / 1 mm (focused beam) |
|
樣品尺寸 |
30 x 30 mm (collimated beam) / 10 x 10 mm (focused beam) |
|
電源 |
100..240 VAC, 50 – 60 Hz |
|
光譜儀尺寸 |
60 cm x 60 cm x 30 cm or 90 cm x 60 cm x 30 cm |
|
l光譜儀重量 |
60– 100 kg, depending on chosen configuration |
T3DS軟件：
光譜儀設置和采樣參數的快速簡便配置
基線、參考和樣品光譜的單獨測量
高信噪比的太赫茲信號步進測量
軟件包中包含的成像或角度測量選項
