蘇州leyu集團光電科技有限公司提供的PD40G是一款高速高靈敏度InGaAs光電接收器，集成內偏置電路，集成低噪聲放大器（14dB，25V/W）對輸出射頻信號放大后再輸出，采用FC/APC光纖輸入，2.92mm射頻接口輸出，氣密封裝結構。
產品具有高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
品牌：leyu集團/Bonphot
特點：高性價比，純國產
蘇州leyu集團光電科技有限公司提供的PD40G是一款高速高靈敏度InGaAs光電接收器，集成內偏置電路，集成低噪聲放大器（14dB，25V/W）對輸出射頻信號放大后再輸出，采用FC/APC光纖輸入，2.92mm射頻接口輸出，氣密封裝結構。
產品具有高帶寬特性，可適用于高速光通信、微波光子鏈路、高速測試測量等應用系統。
主要性能指標：
|
參數名稱 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長范圍λ |
|
800 |
1550 |
1650 |
nm |
|
響應度Re |
@0V，1550nm，1mW |
0.5 |
0.6 |
- |
A/W |
|
|
@0V，1310nm，1mW |
0.7 |
0.75 |
- |
A/W |
|
低頻截止頻率 |
|
|
|
100 |
MHz |
|
3dB帶寬f3dB |
@5V，1550nm，1mW |
35 |
40 |
- |
GHz |
|
飽和輸入光功率[1] |
|
+10 |
+12 |
- |
dBm |
|
射頻回波損耗 |
|
- |
- |
-10 |
dB |
|
PD暗電流 |
|
- |
10 |
25 |
nA |
|
射頻連接器 |
|
|
2.92mm Female |
|
- |
|
尾纖類型 |
|
|
SMF-28 |
|
- |
|
尾纖長度/光連接器 |
可定制 |
|
1m, FC/APC |
|
- |
|
注[1]：飽和輸入光功率為探測器芯片飽和光功率；測試條件VPD=5V, λ=1.55μm。聯系蘇州leyu集團光電科技有限公司獲取更多信息。 |
|||||
絕對最大值：
|
參數名稱 |
|
額定值 |
單位 |
|
貯存溫度范圍 |
|
-45 ~ +85 |
℃ |
|
工作溫度范圍 |
|
-40 ~ +70 |
℃ |
|
PD偏置電壓 |
VPD |
5 |
V |
|
輸入光功率 |
|
20 |
mW |
|
焊接溫度Tp |
|
260（10s） |
℃ |
|
靜電放電敏感度ESD |
|
≥250 |
V |
*推薦工作狀態：偏置電壓：DC5V，光輸入功率：1~5mW。

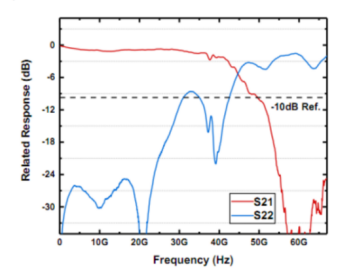

典型響應曲線：
訂購信息：
PR40G 40GHz光電接收器，800~1650nm，單模尾纖，F(xiàn)C/APC接頭
注意事項：
注意靜電防護（ESD）;開啟：先接地后開啟電源，上電工作；斷電：應先移除光源，再斷開電源。聯系蘇州leyu集團光電科技有限公司獲取更多信息。
